施工事例
![花輪大堰地区 ため池等整備(用排水)工事](/work_data/36/1.花輪大堰地区 ため池等整備(用排水)工事.jpg?p1=163666)
花輪大堰地区 ため池等整備(用排水)工事
- 場所:
- 秋田県鹿角市花輪下花輪 地内
- 時期:
- 2021年11月
- 発注:
- 鹿角地域振興局 農林部
- 製品:
- ボックスカルバート
- 詳細:
- B2400×H1200×L1600/2000(浅土被配筋)(2本)
7,810kg/本
①NTT光ファイバーケーブル管が横断している為、回避用のボックスを提案し採用頂く。
②電柱移設後もクレーン施工が不可な箇所があり横引き搬送工法(ER工法)にて施工。
③施工日数は1日。
![成瀬1号用水路その3工事](/work_data/35/1.成瀬1号用水路その3工事.jpg?p1=151514)

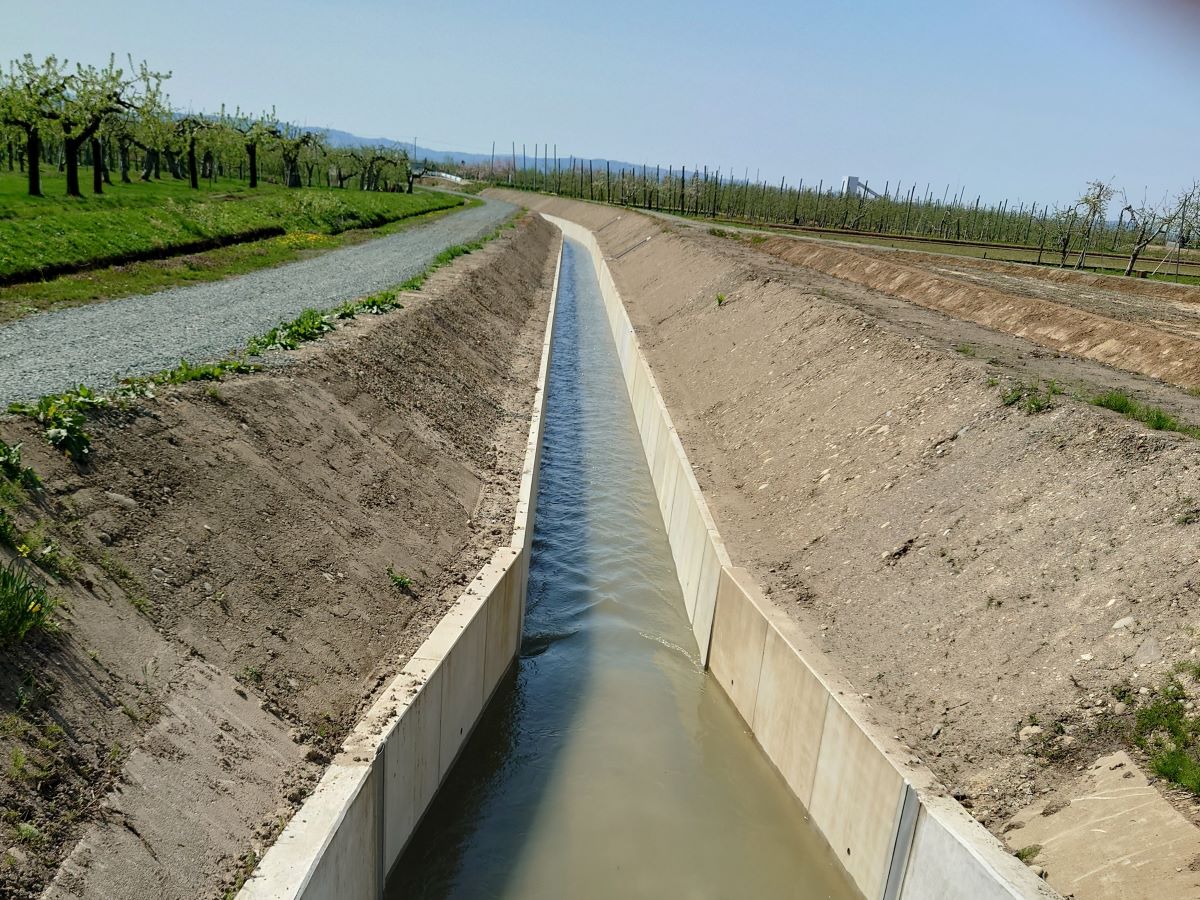

成瀬1号用水路その3工事
- 場所:
- 秋田県横手市増田町
- 時期:
- 2021年7月~2022年2月
- 発注:
- 東北農政局 平鹿平野農業水利事業所
- 製品:
- トランジション 流入工
- 詳細:
- トランジションB3770/2200×H1400×L4998
単重2,760kg~3,530kg (合計18.6t)
①国営成瀬皆瀬土地改良事業に基づき、成瀬1号幹線用水路を改修する工事。
②工期を短縮する必要がありPCa化を提案。L形形状にすることで幅と高さを変化可能な型枠を新作し、農業用L型水路と同じように底版の一部だけ現場打することで水路幅の変化に対応。
③工期短縮、出来栄えの良さを評価頂く。別工事においてのPCa化に繋がる事例となりました。
![新アクセス道路ボックスカルバート設置工事](/work_data/34/1.新アクセス道路ボックスカルバート設置工事.jpg?p1=269446)
新アクセス道路ボックスカルバート設置工事
- 場所:
- 長野県須坂市大字福島
- 時期:
- 2022年2月
- 発注:
- 須坂市役所
- 製品:
- 二分割ボックスカルバート
- 詳細:
- B6000×H1700×L995
16,740kg(組)上部(8,370㎏/本)下部(8,370㎏/本)
①発注時には三分割ボックスカルバートの設計でしたが、発注者、施工者共に工期短縮と安全面のリスク回避の理解を得られ、二分割ボックスカルバートに変更承認頂く。
②組合せ時には総高さが2m越えになるため、転落防止柵を設置出来るよう、上部天端にインサートを設け安全対策図る。
③施工延長は31m。敷設~目地作業まで実質施工期間は7日間。
④発注者及び施工者からは、二分割ボックス施工にして安全管理面含め採用して良かったと評価頂く。
![篠ノ井中央6号雨水幹線工事](/work_data/33/1.篠ノ井中央6号雨水幹線工事.jpg?p1=268658)
篠ノ井中央6号雨水幹線工事
①施工延長212mのうち上流 74m区間は狭隘箇所によりクレーンでの直接施工が困難であった為、特殊搬送工法としてのエコンローラー工法で上流からの施工となる。
②折点箇所では、製品の側面外側に爪付きジャッキを操作する余裕幅が取れなかった為、製品の内面にジャッキアームを取り付けて施工。
③施工業者も徐々に作業に慣れ、最大で1日に18本を敷設することができた。
④エコンローラー工法区間の敷設、グラウト注入、目地作業の期間は5日間。
![市道井上小学校福島線ボックスカルバート設置工事](/work_data/32/1.市道井上小学校福島線ボックスカルバート設置工事.jpg?p1=267624)

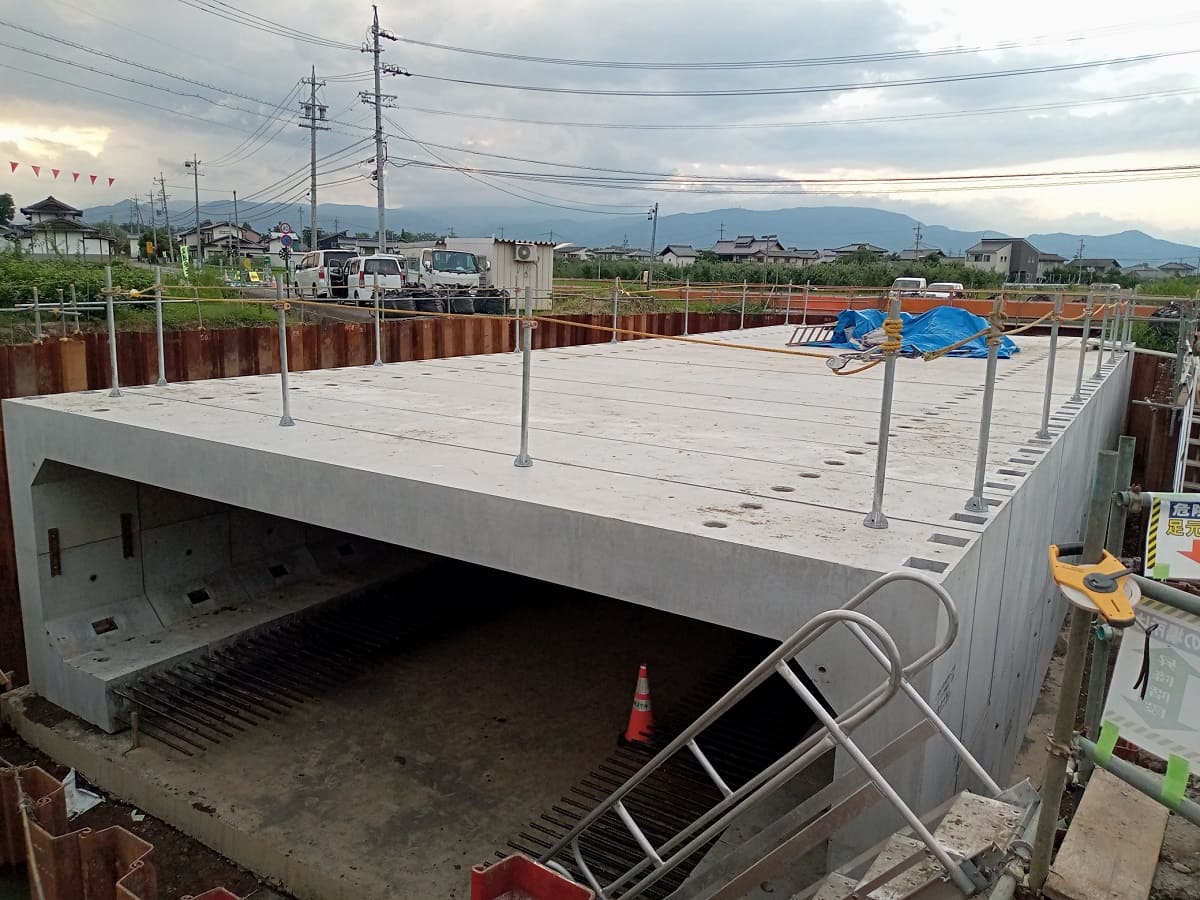

市道井上小学校福島線ボックスカルバート設置工事
- 場所:
- 長野県須坂市大字福島
- 時期:
- 2020年6月~2020年7月
- 発注:
- 須坂市役所
- 製品:
- 三分割ボックスカルバート
- 詳細:
- B7400×H1900×L1000
16,970kg(上部11,350kg/本、下部2,810kg/本×2)
①BOX上下縦締め連結のほか、縦断方向もPC縦締め連結で施工。
②組合せ時には総高さが2M越えになるため、転落防止柵を設置出来るよう、上部天端にインサートを設け安全対策図る。
③施工延長20Mにおいて、敷設作業に4日、鉄筋組み+生コン打設で4日の実働8日間で施工。
![町道日野団地線取水施設整備工事](/work_data/31/1.町道日野団地線取水施設整備工事.jpg?p1=166426)

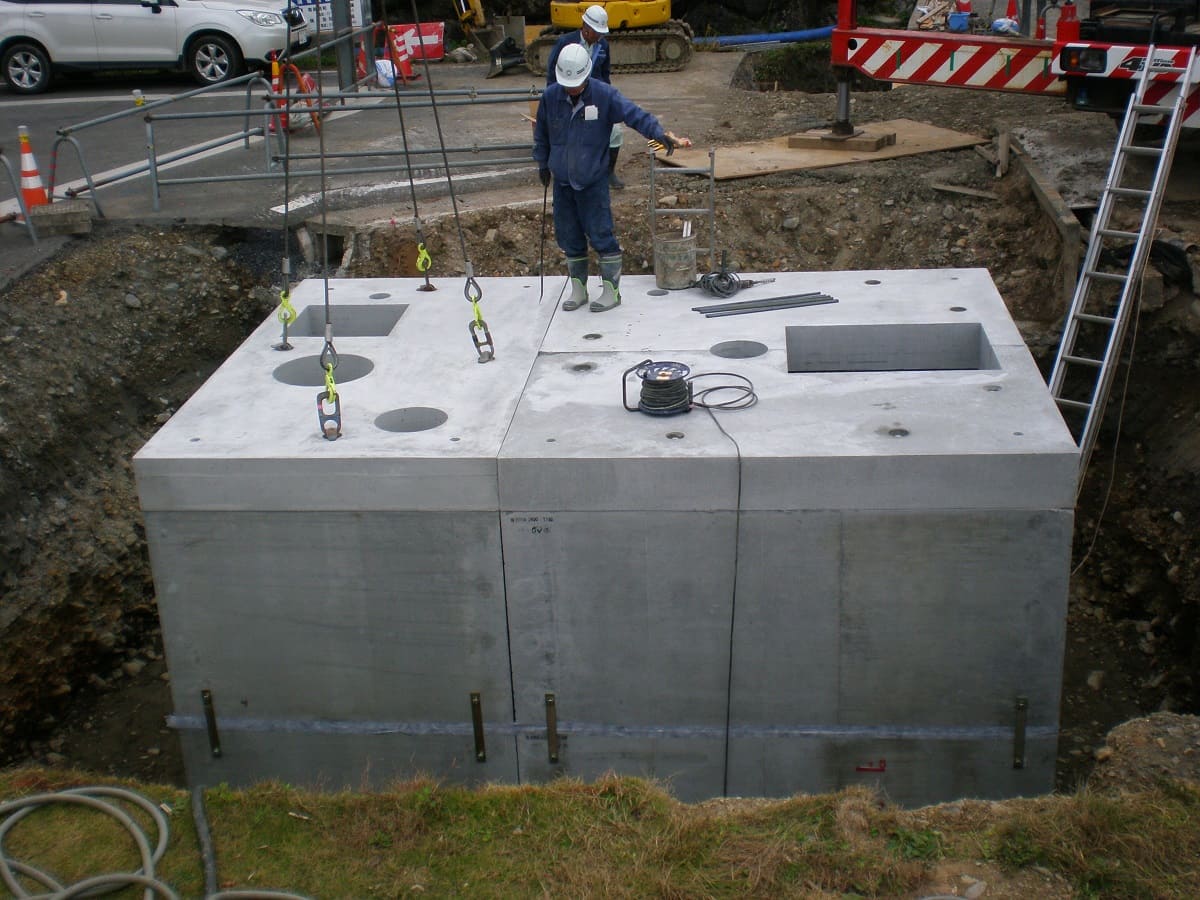

町道日野団地線取水施設整備工事
- 場所:
- 福井県南越前町
- 時期:
- 2019年11月
- 発注:
- 南越前町役場
- 製品:
- プレキャストポンプ槽
- 詳細:
- BOX:3000×2500 BOX3000×1500
床版:2900×1700、床版3400×1900
BOX:約7,800㎏×3本、約6,600㎏×3本
床版:約3,100㎏×2枚、4,100㎏×1枚
総重量:53,500㎏
①当初現場打ちにて設計されていたポンプ槽をプレキャスト製品にて提案
②型枠工・鉄筋工の人手不足や冬季期間の施工を避ける為、工期を短縮出来る面からも評価を頂く
③敷設も延べ2日で完了し、掘削から一連の作業の工事期間を短縮
![宅地造成工事](/work_data/30/1.宅地造成工事.jpg?p1=22272)
宅地造成工事
- 場所:
- 福井県越前市文京2丁目
- 時期:
- 2018年
- 発注:
- 民間
- 詳細:
- W6000×L1000×T400
5880㎏/枚
総重量70.5(t)
①民間宅地造成工事での新規の橋梁工事
②現場打ちで設計されていた橋梁をプレキャスト製品への変更を提案
③繁忙期で下請業者選定に時間が掛かっていることから元請業者より検討の依頼を受ける
④プレキャスト化による工期短縮、省人化に貢献
![細ヶ谷川堰堤工事](/work_data/29/1.細ヶ谷川堰堤工事.jpg?p1=22272)

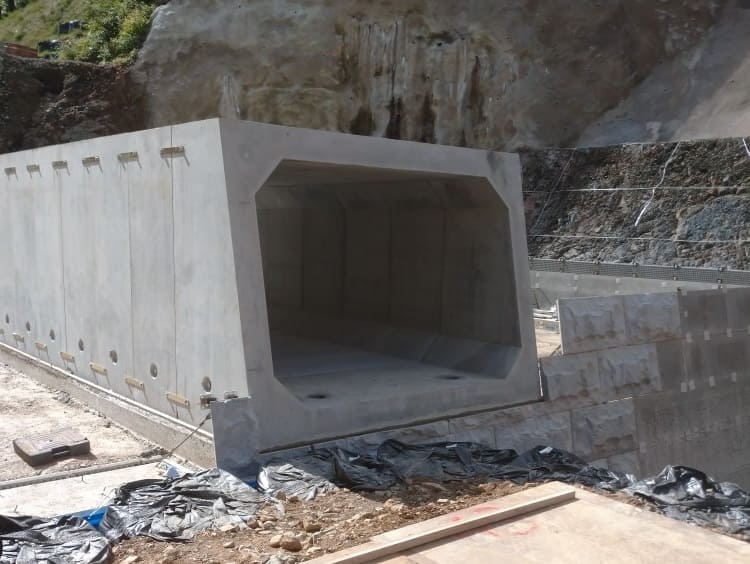

細ヶ谷川堰堤工事
- 場所:
- 福井県大野市細ヶ谷
- 時期:
- 2020年10月
- 発注:
- 近畿地方整備局 福井河川国道事務所
- 製品:
- ボックスカルバート
- 詳細:
- B3000*H2000*L900
B3000*H2000*L794/1298
①当初設計では堰堤の吐出し口にヒューム管Φ1500の計画
②堰堤の隣にある仮水路を撤去する為、堰堤内に仮水路も兼ねてBOXにて施工を行う事を提案
③BOX断面3000*2000のプレキャストBOXカルバートを使用する事で工期短縮
![妙高大橋架替工事 舗装工事](/work_data/28/1.妙高大橋架替工事 舗装工事.jpg?p1=47200)

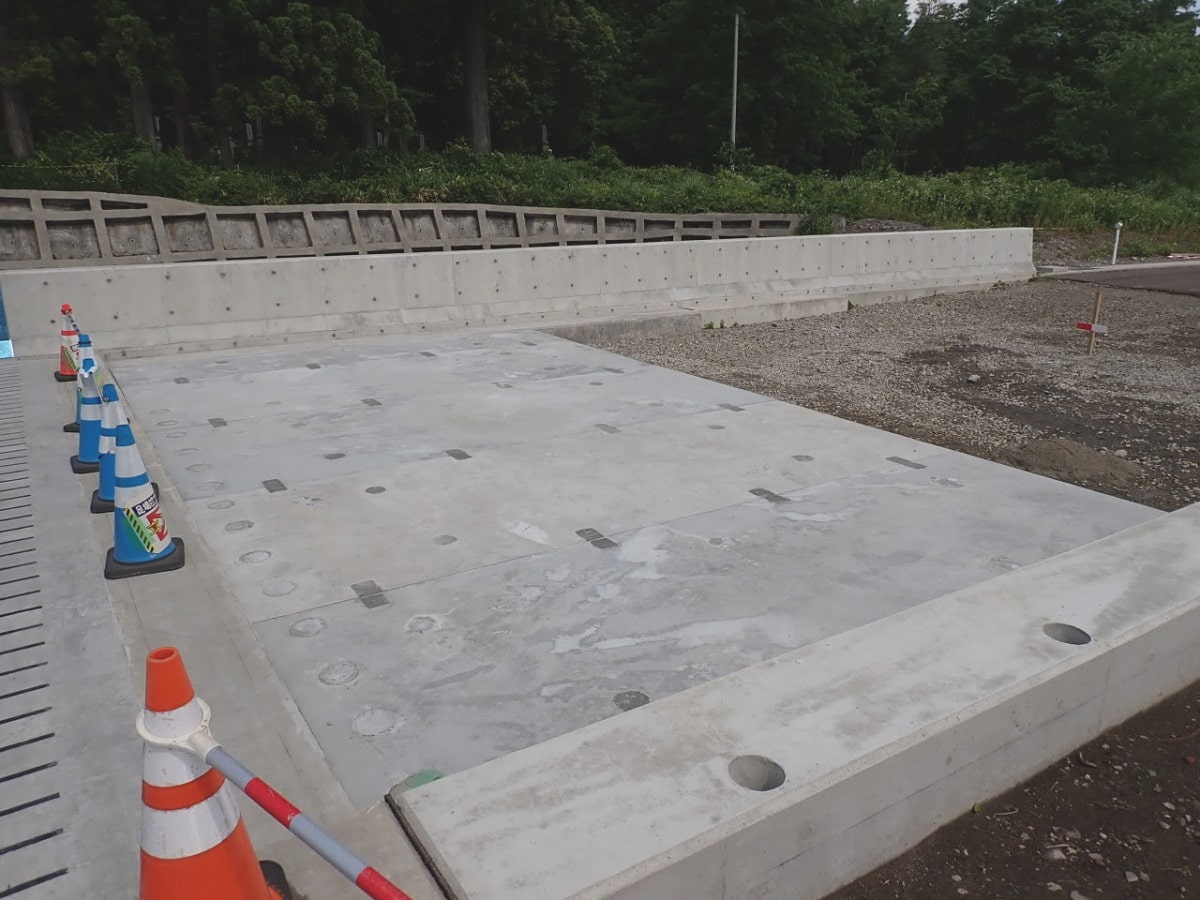

妙高大橋架替工事 舗装工事
- 場所:
- 新潟県妙高市坂口新田
- 時期:
- 2021年6月
- 発注:
- 国土交通省 北陸地方整備局 高田河川国道事務所
- 製品:
- 踏掛版
- 詳細:
- B1855×L5000×T400~8枚
997/1049×L5000×T400~2枚
①妙高大橋の老朽化(耐用年数を超え)に伴い、一刻も早い架替が必要に。
②発注は現場打 踏掛版。養生管理を伴い早期での舗装が不可
③施工業者へ踏掛版のプレキャスト化を提案し発注者へ協議
④工期短縮の効果が見込める事で採用
⑤施工は半日で終了し工期短縮と省力化に貢献
![災害復旧工事 鹿曲川](/work_data/27/1.災害復旧鹿曲川.jpg?p1=264470)
災害復旧工事 鹿曲川
- 場所:
- 長野県佐久市
- 時期:
- 2021年5月
- 発注:
- 佐久建設事務所
- 製品:
- ボックスカルバート根固めブロック
- 詳細:
- □(1820×1780)×H1000
2,500㎏/基
①災害復旧工事にてボックスカルバートを埋設型枠として使用した根固めブロックを施工しました。
②人手不足の中、型枠作業を削減することができ、早期施工を実現することが可能となりました。
③護岸ブロックはヘイベブロックにて施工。
